Mobile Gasprüfung | Wolfgang J. Steeg

G607, G612, Tankflaschen, Mobilheime und DGUV 110-010

Erfolgreiche Prüfung durch gute Vorbereitung der Gasprüfung!

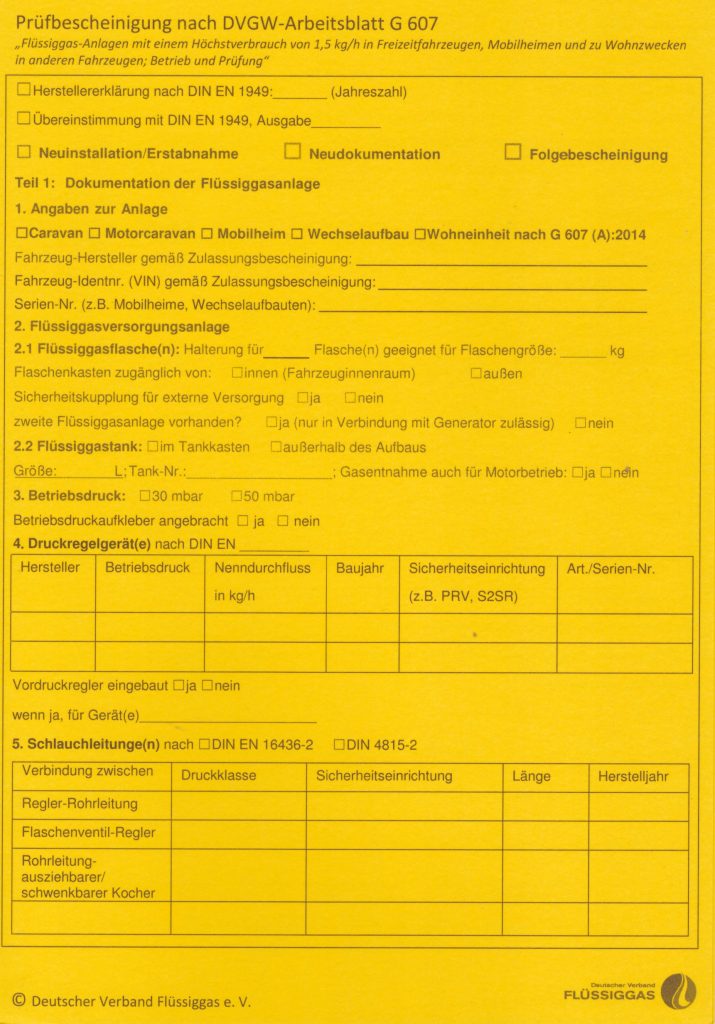

Die Durchführung der Gasprüfung ist nur möglich, wenn das gelbe Prüfbuch, die Prüfbescheinigung einer Prüforganisation oder eine Ersteinrichterbescheinigung des Herstellers vorliegt!

Wenn kein gelbes Prüfbuch und auch sonst keine Prüf-Nachweise vorhanden sind, kann ich eine „Neudokumentation“ vornehmen. (Kosten nach Aufwand)
Dafür müssen vorliegen:
ALLE Typenschilder der Geräte, Schläuche, Regler, Kupplungen, Absperrventile
Die Bedienungsanleitungen der Geräte, mit technischen Daten und Zulassungsnummern (wenn nicht mehr vorhanden, müssen diese eventuell beim Hersteller/ über Internet beschafft werden!)

Für alle wesentlichen Änderungen, Umbauten, Modernisierungen oder
Gerätetausch muss zwingend die Einbaubescheinigung einer
autorisierten Gas-Fachwerkstatt (z.B. Wohnwagenwerkstätten) vorliegen.
Halten Sie bitte entsprechende Nachweise der Fachwerkstatt oder Änderungsabnahmebestätigungen bereit.
Eine Rechnung einer Fachwerkstatt, mit detaillierter Bezeichnung der durchgeführten Arbeiten und Angabe der verwendeten Materialien mit DIN/EN/CE Nummer erfüllt die Anforderung.
Wurden nachträglich Gasgeräte eingebaut, die wahlweise mit Gas oder 230V betrieben werden können, (z.B. Truma Combi 6 „E“) ist eine Bescheinigung (Elektro-Meisterbetrieb, Wohnwagenwerkstatt…) erforderlich, dass der Elektroanschluss nach DIN 0100-721 erfolgt ist.

Checkliste zur Vorbereitung der Gasprüfung:

• Befinden sich im Flaschenkasten nur so viele Gasflaschen wie Halterungen vorgesehen sind? Wenn Ja – ok

• Für die Gasprüfung muss mindestens eine Gasflasche (in der auch noch etwas Gas ist) vorhanden sein. Wenn vorhanden – ok

• Ist die Entlüftung im Flaschenkasten frei? Wenn Ja – ok

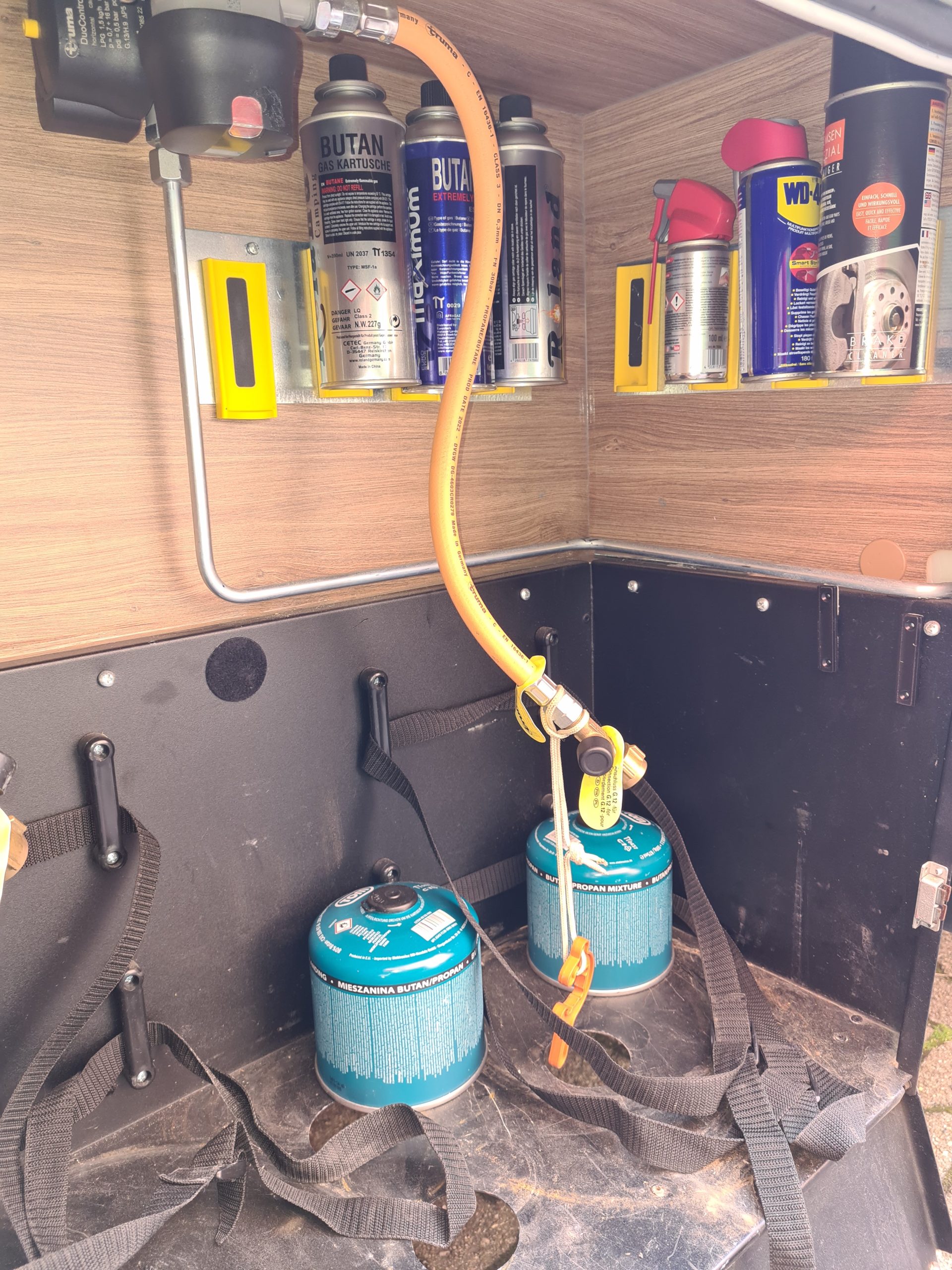

  Der Flaschenkasten! Kein Stau-Raum voller Überraschungen!

  Ein Dauerthema!
  Das darf:
• In den Flaschenaufstellraum (auch Gaskasten oder Gasflaschenschrank genannt) gemäß dem DVGW-Arbeitsblatt G 607 dürfen ausschließlich die Gasflaschen selbst und das direkt für den Betrieb notwendige Zubehör hinein
• Erlaubte Gegenstände
  Gasflaschen:

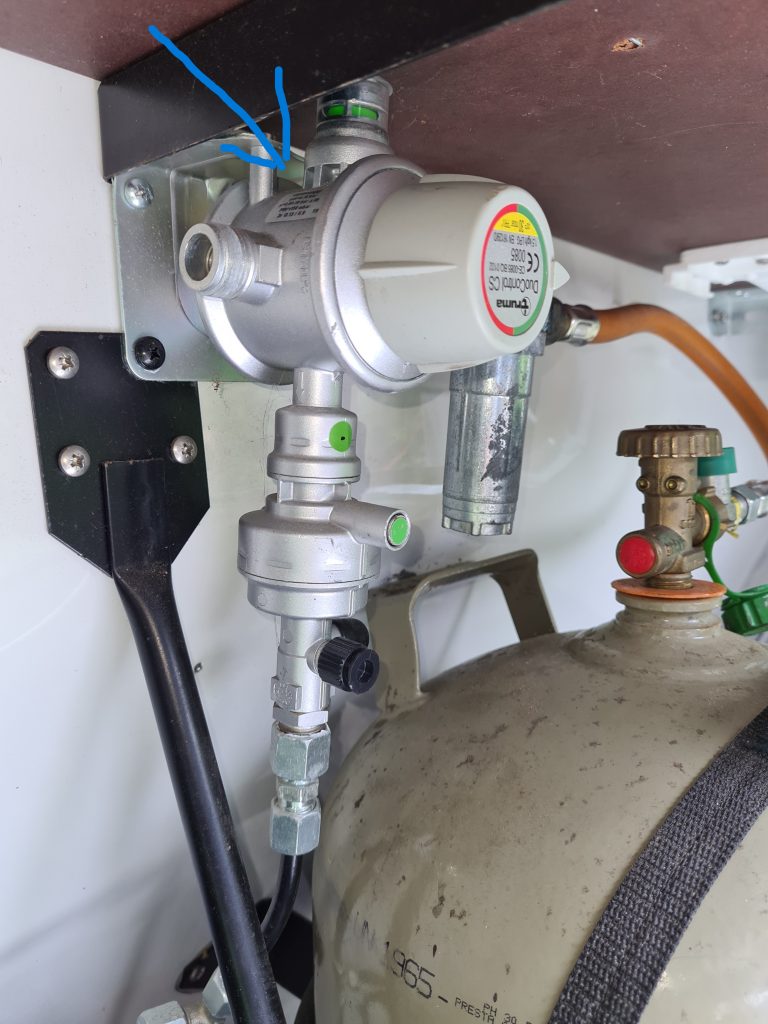

  Maximal zwei Betriebs- bzw. Vorratsflaschen (in der Regel bis zu je 11 kg), die aufrecht stehen und mit jeweils mindestens zwei Halterungen fest und unverschieblich gesichert sind. Druckregler & Umschaltanlagen: Die vorgeschriebenen Druckminderer (z. B. MonoControl, DuoControl) inklusive eventueller Crashsensoren.Hochdruckschläuche: Die Verbindungsschläuche von der Gasflasche zum Regler bzw. zur festen Rohrleitung (maximale Länge im Gaskasten: 400 mm).Gasfilter: Direkt an den Regler oder Schläuchen montierte Filter zum Schutz der Gasanlage
• Das darf nicht:
• Strengstens verbotene Gegenstände:
• Der Gaskasten darf niemals als allgemeiner Stauraum genutzt werden. Grund dafür ist das Risiko von Beschädigungen der Leitungen und die Entstehung von Funken.
• Tabu sind:
• Elektrische Zündquellen:
• Es dürfen sich absolut keine Kabelverbindungen, Batterien, Steckdosen, Schalter oder elektrische Geräte (z. B. Pumpen oder Leuchten) im Raum befinden. Ausnahmen nur mit ausdrücklicher Herstellerfreigabe! Zum Beispiel Gasfernschalter, Reglerheizung Eisex, Füllstandsmessung (mit EX-Schutz) von Truma!
• Lose Campingausrüstung:
• Werkzeuge, Keile+ Abwassertanks (erlaubt wenn originale Halterungen vorhanden sind), Grills, Kabeltrommeln, Heringe, Abwassertanks oder Vorzelte haben im Gaskasten nichts zu suchen.
• Brennbare Stoffe:
• Benzinkanister, Spiritus, Holzkohle, Grillanzünder oder Reinigungsmittel dürfen dort nicht gelagert werden.
• Gepäck:
• Taschen, Schuhe oder Vorräte blockieren im Ernstfall die Belüftung.



• Befinden elektrische Leitungsverbindungen, Leuchten, Wasserpumpe im Flaschenkasten? Wenn Nein – ok

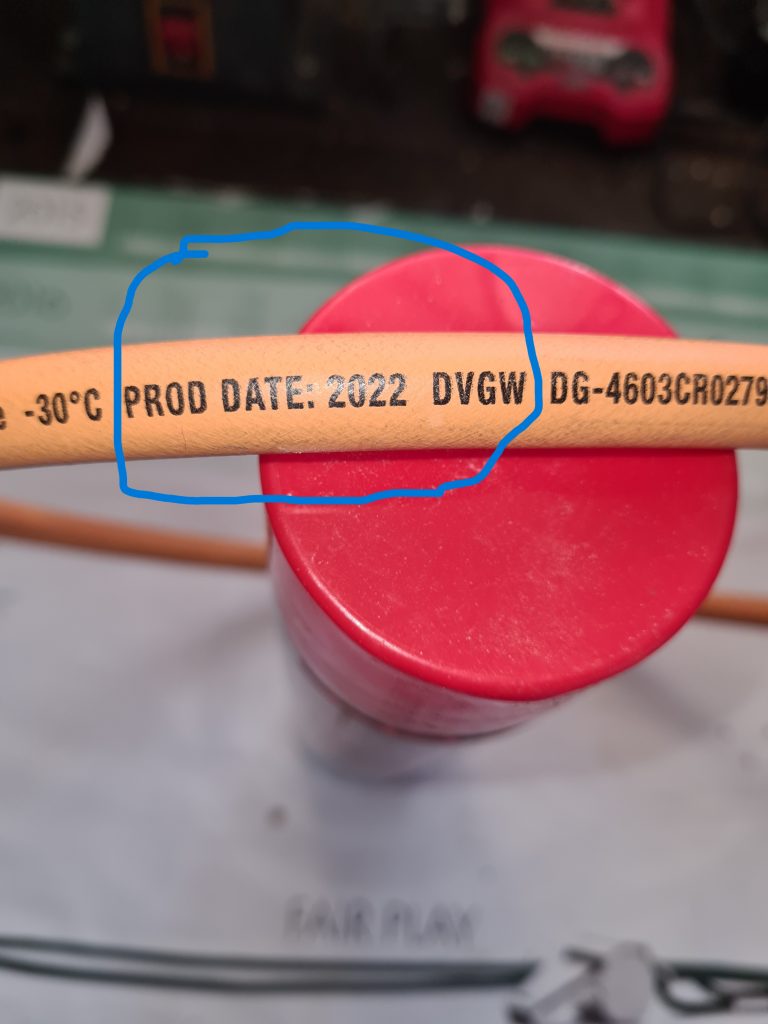

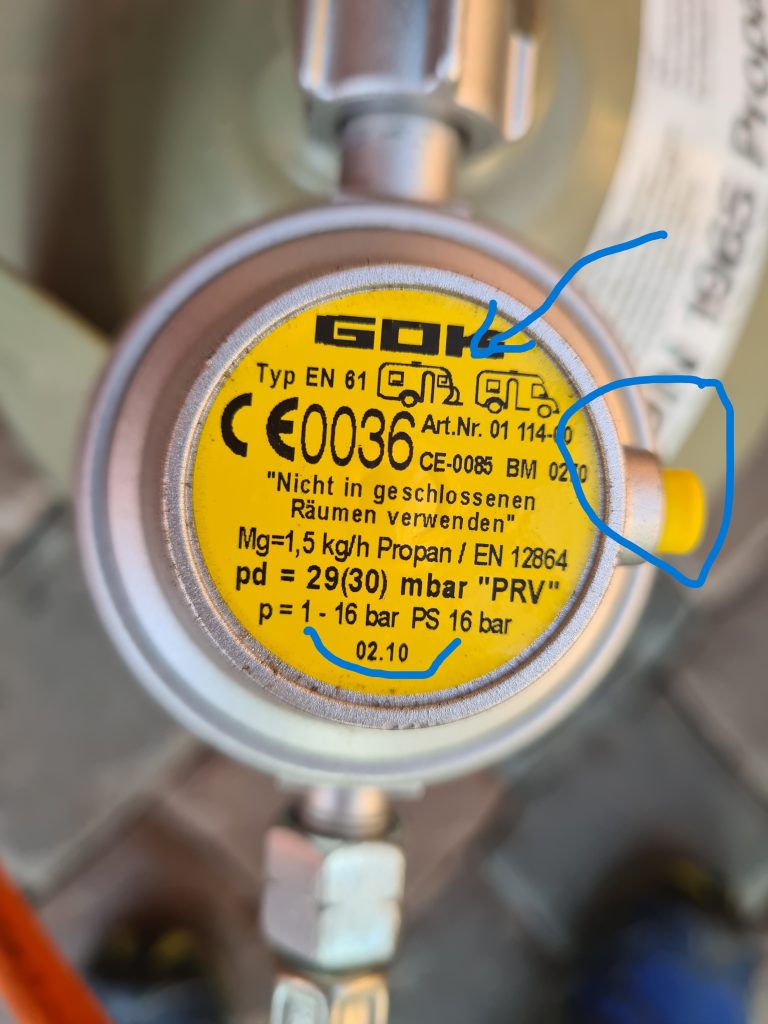

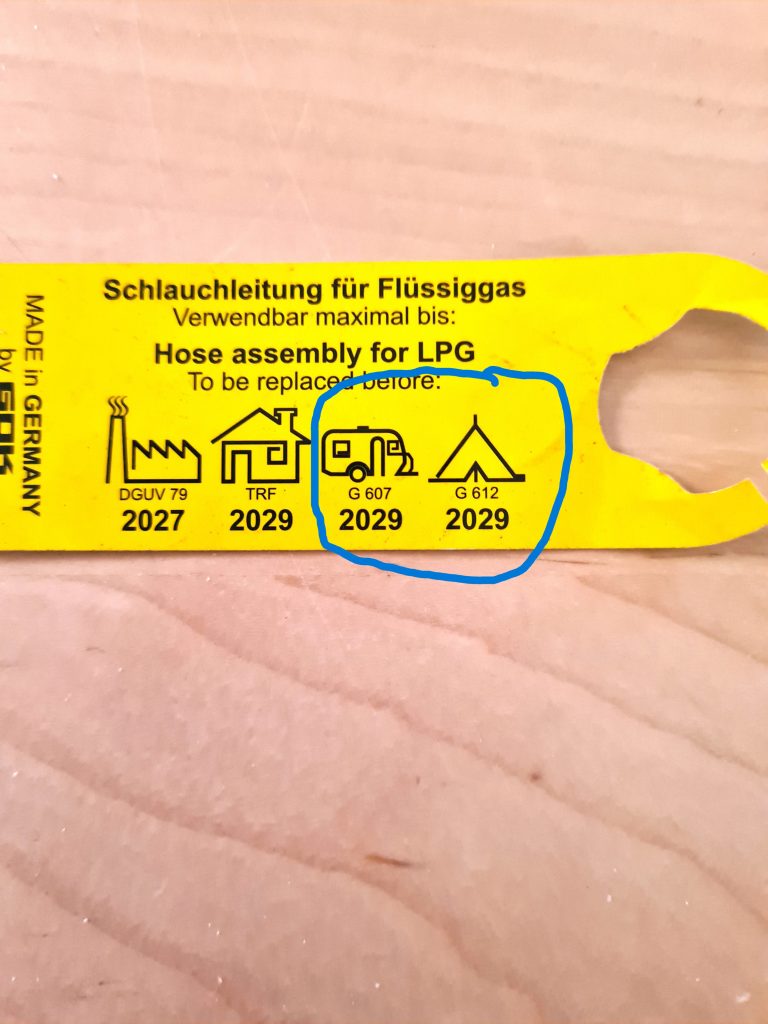

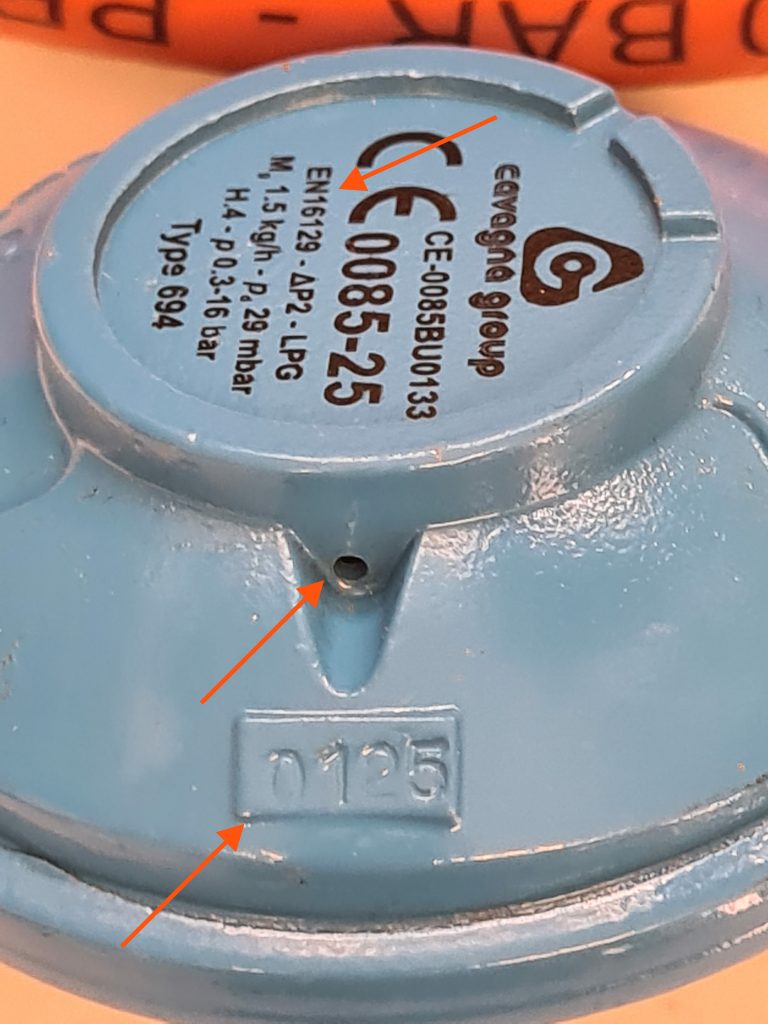

• Sind Gasregler und Schläuche jünger als 10 Jahre? Wenn Ja – ok

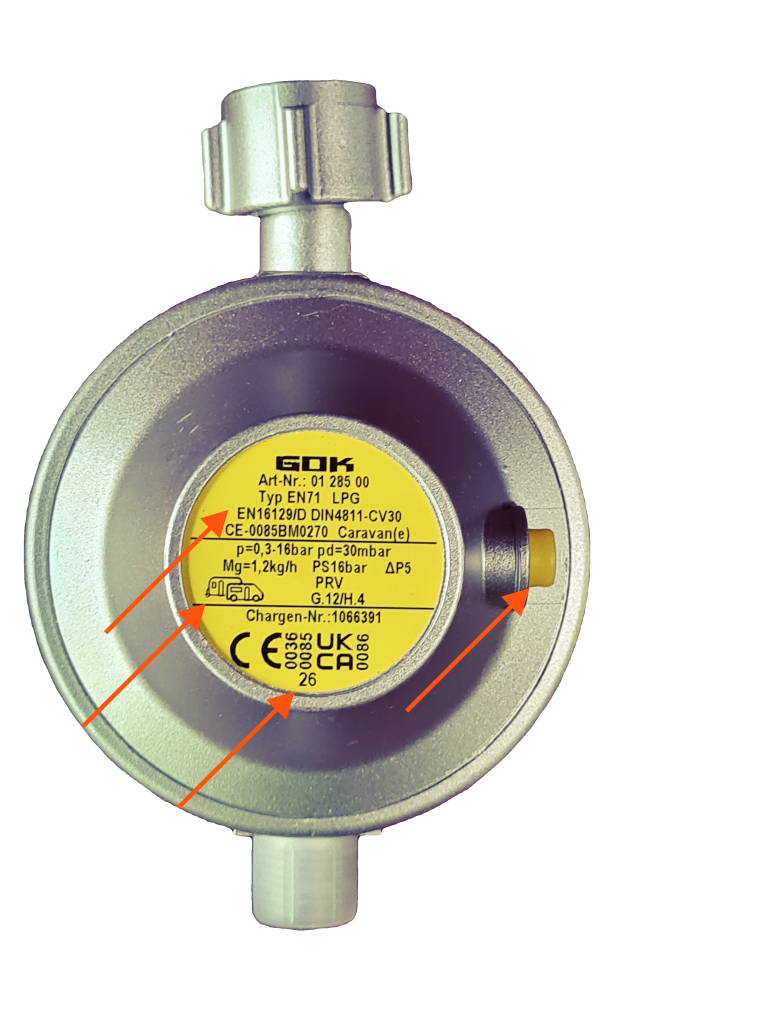

• Habe alle Gasregler und Schläuche ein Prüfzeichen des DVGW?
  Wenn Ja – ok

• Alle Schläuche müssen einen festen Schraubanschluss haben. Ist das so?
  Wenn Ja – ok

• Haben Sie in letzter Zeit die vordere Verkleidung der Truma Heizung mal abgenommen und den Staub abgesaugt?
  Wenn Ja – ok

• Bei elektrischer Zündbetätigung von Heizung und Kühlschrank: ist die Batterie voll?
  Wenn Ja – ok

• Ist der Kleiderschrank über der Truma Heizung frei zugänglich?
  Wenn Ja – ok

• Wenn Sie eine Warmwasserheizung über Gasbetrieb haben: Ist der Boiler oder die Therme mit Wasser gefüllt?
  Wenn Ja – ok

• Bei Wohnwagen ohne „autarke Stromversorgung“: Funktionieren alle Geräte ohne Strom von außen (Landstrom / Auto) ?
  Wenn Ja – ok

• Sind Sie vertraut mit der Bedienung der Geräte? Oder sind die Bedienungsanleitungen vorhanden?
  Wenn Ja – ok

Die Dinge, die Sie nicht mit ok beantworten konnten, bringen Sie am Besten vor der Prüfung in Ordnung.

Tankflaschen

„TANKFLASCHEN“ in Wohnmobilen und Wohnwagen:
Ich führe die Wiederholungs-Prüfung, die Bescheinigung neuer Einbauten und
Änderungen im Rahmen der G 607 Prüfung durch.
Folgende Punkte sind für meine Betrachtung wichtig und daher zu beachten:

Die Tankanlage muss von einem zertifizierten Gasfachbetrieb eingebaut worden sein.
Die Tankanlage muss im Prüfbuch eingetragen sein/ eingetragen werden.
Der Tankanschluss darf sich nicht im Flaschenaufstellraum befinden, sondern muss an der Außenseite der Karosserie angebracht sein.
Dabei darf der Hochdruckfüllschlauch bis zum Flaschenventil nicht durch Innenbereiche geführt werden.
Der Füllschlauch muss an der Tankflasche mit einer Schnellkupplung angeschlossen sein. Diese muss einen Sicherungsbügel haben, der verplombt sein muss.
Um die strengen Crash-Anforderungen von 20 g in Fahrtrichtung und 8 g vertikal/seitlich zu erfüllen, reichen die herkömmlichen Gaskasten-Wände und Kunststoffgurte von Wohnmobilen nicht aus. Die Halterung muss massiv gebaut und direkt mit tragenden Teilen des Fahrzeugs (Metallrahmen, stabiler Holzboden oder massive Rückwand mit Konterplatten) verschraubt werden. Am Markt haben sich dafür spezialisierte, TÜV-zertifizierte Haltesysteme etabliert, die gezielt für Tankflaschen (wie Alugas Travel Mate oder Campko) entwickelt wurden.
Die Haltebänder müssen sich ( z.B. für die Feuerwehr) ohne Werkzeug öffnen lassen.
Hier Empfehlen sich Sternschrauben. Diese sind nach der Montage durch die Werkstatt oder einen Prüfer mit einer Plombe zu versehen.
Daraus ergibt sich, dass Tankflaschen nicht einfach ohne Erfüllung der Auflagen statt einer normalen 11Kg Flasche im Wohnwagen oder Wohnmobil verwendet werden dürfen.
Die Prüfung der Füllstop-Ventile der Tankflaschen ist zwingend erforderlich.
Daher muss der Prüf-Termin an/in der Nähe einer LPG Tankstelle erfolgen.
Tankflaschen dürfen technisch nicht verändert werden.

Zum Stand der gesetzlichen Regelung zum Thema Tankflaschen sagt der DVFG auf seiner Webseite:
https://www.dvfg.de/…/Informationen_zu_Betankbaren…

Mobilheime

Prüfung von Mobilheimen
Mobilheime können nach den Regeln der DVFG G607 geprüft werden wenn
– die Nutzung rein PRIVAT ist (Vermietung od. gewerbliche Nutzung: Prüfung nach DGUV 110-010)
– die Installation der Flüssiggasanlage (weitgehend) nach DIN EN 1949 erfolgt ist
– eine Bescheinigung des Herstellers zur Ersteinrichtung der Flüssiggasanlage vorliegt
– die verwendeten Geräte eine CE oder DVWG Kennzeichnung haben
– die Flüssiggasanlage einen Gesamtverbrauch von 1,5 Kg Gas pro Stunde nicht überschreitet

Die Vorschriften der TRF 2021 (Technische Regeln Flüssiggas) sind zusätzlich zu beachten:

1. Allgemeines
   Anlage dauerhaft installiert, Versorgung über Gasflaschen
   Keine Anwendung der DIN EN 1949 (keine Freizeitfahrzeug-Installation)
   TRF 2021 ist anzuwenden
2. Aufstellung der Gasflaschen
   Flaschen müssen in gut belüftetem, witterungsgeschütztem Flaschenschrank stehen
   Sicherheitsabstand: mind. 1 m seitlich, mind. 2 m nach oben zu Fenstern, Türen, Zündquellen
   Standsicher befestigt, gegen Umfallen gesichert
   Flaschen dürfen nicht im Innenraum betrieben werden
3. Verbindung und Leitungsführung
   Schlauchleitungen max. 40 cm (bis 1,5 m nur mit Schlauchbruchsicherung)
   Nur DVGW-geprüfte Schläuche und Druckregler verwenden
   Druckregler mit Sicherheitsabblaseeinrichtung (SAV)
   Keine Leitungsführung durch Wohn- oder Schlafräume
   Leitungen geschützt verlegen, ggf. mit Schellen befestigen
4. Belüftung und Sicherheit
   Ausreichende Lüftung im Raum mit Gasverbrauchsgeräten sicherstellen
   Gasmelder (empfohlen) in Bodennähe installieren
   Nur Geräte mit Flammenüberwachung und Thermosicherung einsetzen
   Keine offene Flamme im Bereich der Gasflaschen
5. Prüfungen nach TRF
   Erstprüfung vor Inbetriebnahme durch zertifizierten Gasfachbetrieb
   Wiederholungsprüfung alle 2 Jahre
   Prüfung umfasst:
   Dichtheitsprüfung
   Sichtprüfung aller Leitungen und Geräte
   Funktionstest der Absicherungen (SAV, Thermosicherung)
   Protokollierung durch sachkundige Person
6. Dokumentation
   Prüfbescheinigung aufbewahren
   Änderungen oder Erweiterungen dokumentieren
   Wartungs- und Prüftermine notieren
   Ansprechpartner für Störfälle (Installateur, Versorger) vermerken

Gasprüfung für die Berufsgenossenschaft nach DGUV 110-010

1. Für die Prüfung muss der Fahrzeugschein vorliegen.
2. Das Stammblatt der Gasanlage muss vorliegen.
3. Wenn kein Stammblatt vorliegt, aber keine Änderungen (Leitungsverlegung, Gerätetausch, Erweiterung) vorgenommen wurden, kann ich ein neues Stammblatt erstellen. Dafür müssen vorliegen:
   ALLE Typenschilder der Geräte, Schläuche, Regler, Kupplungen, Absperrventile
   Die Bedienungsanleitungen mit technischen Daten und Zulassungsnummern/ Freigabe für mobile, gewerbliche Verwendung der Geräte (wenn nicht mehr vorhanden, bitte beim Hersteller/ über Internet beschaffen!)
4. Für alle Änderungen, Umbauten, Modernisierungen
   Gerätetausch muss zwingend die Einbaubescheinigung einer
   autorisierten Fachwerkstatt vorliegen.
   Eine Rechnung einer Fachwerkstatt, mit detaillierter Bezeichnung der durchgeführten Arbeiten und Angabe der verwendeten Materialien mit DIN/EN/CE Nummer erfüllt die Anforderung.
5. Im besten Fall erstellt diese Fachwerkstatt ein neues Stammblatt.
6. Wenn die Fachwerkstatt keine Prüferlaubnis nach DGUV 110-010 hat, erstelle ich das Stammblatt auf Grundlage der Rechnung.
